# Lasso
```{r setup, echo=FALSE}
knitr::opts_chunk$set(fig.path="ch11-figures/")
```
<!-- paragraph -->
L’objectif de ce chapitre est de créer une visualisation des données interactive qui explique le [Lasso](https://en.wikipedia.org/wiki/Lasso_%28statistics%29), un modèle d'apprentissage automatique pour la régression linéaire régularisée.
<!-- paragraph -->
Plan du chapitre :
<!-- paragraph -->
- Nous commençons par plusieurs visualisations statiques du modèle Lasso, soit la régression linéaire avec régularisation L1.
<!-- comment -->
- Nous créons ensuite une version interactive avec une facette et un graphique montrant l’erreur d’entraînement/validation et les résidus.
<!-- comment -->
- Enfin, nous remanions la visualisation interactive avec des légendes simplifiées et des `tallrects` mobiles.
<!-- paragraph -->
## Graphiques statiques de la régularisation {#static-path-plots}
<!-- paragraph -->
Nous commençons par charger l’ensemble de données sur le cancer de la prostate.
<!-- paragraph -->
```{r}
if(!requireNamespace("animint2data"))
remotes::install_github("animint/animint2data")
data(prostate, package="animint2data")
library(data.table)
print(prostate, topn=1, trunc.cols = TRUE)
```
<!-- paragraph -->
Nous construisons un entrainement d’entrées `x` et des sorties `y` à l’aide du code ci-dessous.
<!-- paragraph -->
```{r}
input.cols <- c(
"lcavol", "lweight", "age", "lbph", "svi", "lcp", "gleason",
"pgg45")
prostate.inputs <- prostate[, ..input.cols]
is.train <- prostate$train
x <- as.matrix(prostate.inputs[is.train])
head(x)
y <- prostate[is.train, lpsa]
head(y)
```
<!-- paragraph -->
Ci-dessous, nous ajustons le chemin complet des solutions Lasso à l’aide du package `lars`.
<!-- paragraph -->
```{r}
if(!requireNamespace("lars"))install.packages("lars")
library(lars)
fit <- lars(x,y,type="lasso")
fit$lambda
```
<!-- paragraph -->
Les chemins des valeurs `lambda` ne sont pas uniformément espacés.
<!-- paragraph -->
```{r}
pred.nox <- predict(fit, type="coef")
beta <- scale(pred.nox$coefficients, FALSE, 1/fit$normx)
arclength <- rowSums(abs(beta))
path.list <- list()
for(variable in colnames(beta)){
standardized.coef <- beta[, variable]
path.list[[variable]] <- data.table::data.table(
step=seq_along(standardized.coef),
lambda=c(fit$lambda, 0),
variable,
standardized.coef,
fraction=pred.nox$fraction,
arclength)
}
path <- do.call(rbind, path.list)
variable.colors <- c(
"#E41A1C", "#377EB8", "#4DAF4A", "#984EA3", "#FF7F00", "#FFFF33",
"#A65628", "#F781BF", "#999999")
library(animint2)
gg.lambda <- ggplot()+
theme_bw()+
theme(panel.margin=grid::unit(0, "lines"))+
scale_color_manual(values=variable.colors)+
geom_line(aes(
lambda, standardized.coef, color=variable, group=variable),
data=path)
gg.lambda
```
<!-- paragraph -->

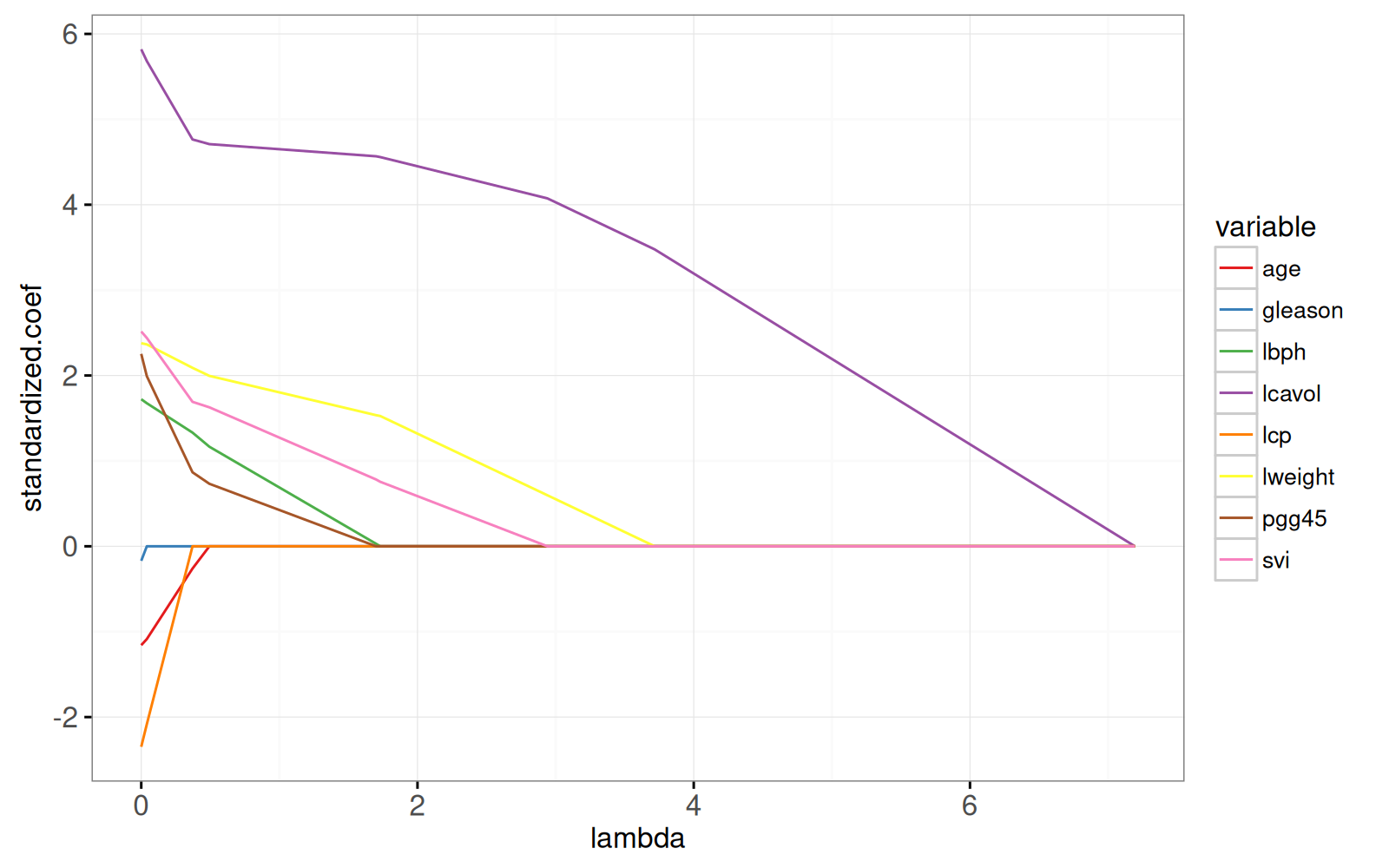

Le graphique ci-dessus montre l’ensemble du chemin de Lasso, les pondérations optimales dans le problème de régression par moindres carrés régularisés L1, pour chaque paramètre de régularisation lambda.
<!-- comment -->
Le chemin commence à la solution des moindres carrés (`lambda=0`), à gauche et se termine par le modèle à ordonnée à l’origine complètement régularisé à droite.
<!-- comment -->
<!-- comment -->

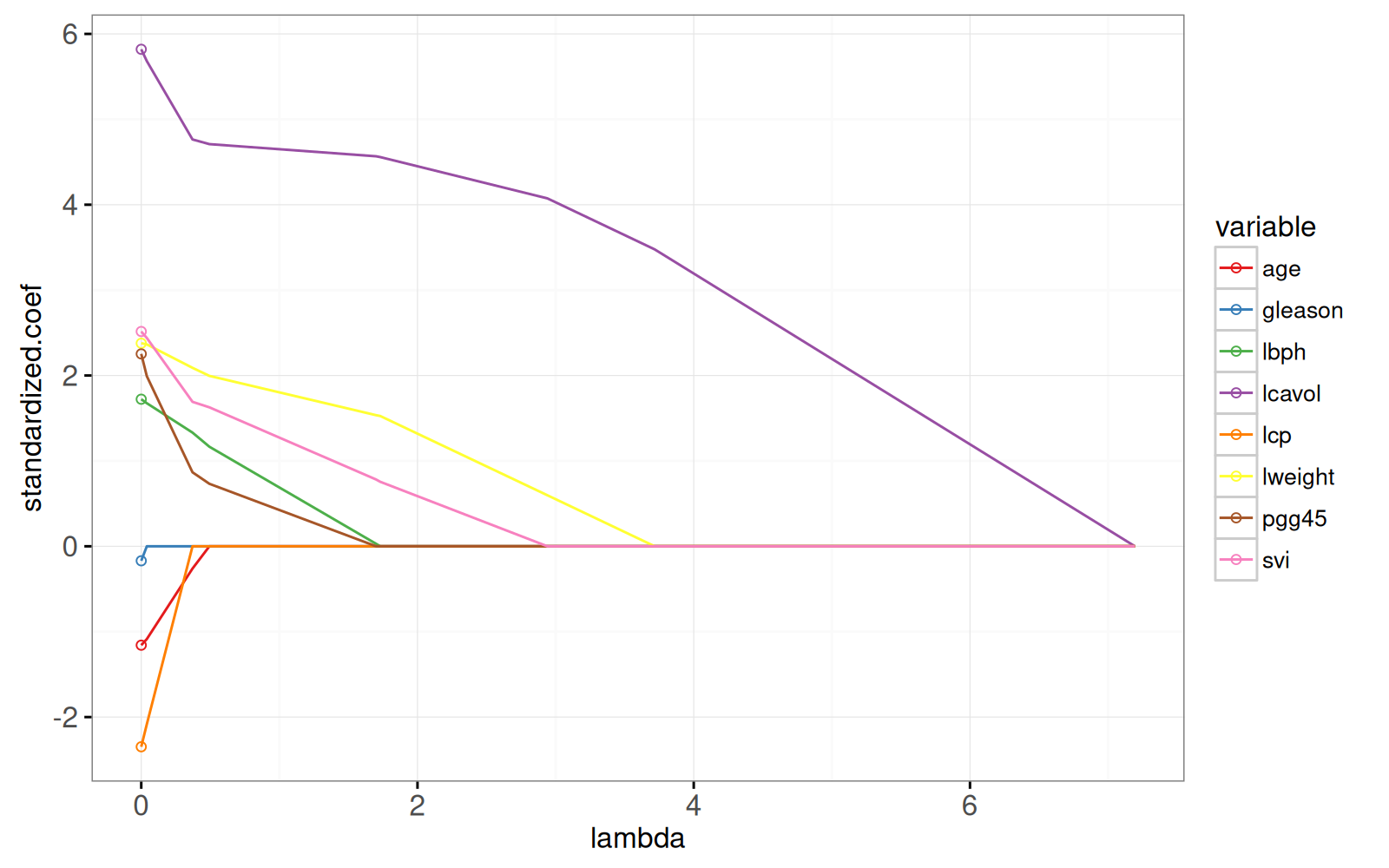

Pour voir la correspondance avec la solution des moindres carrés ordinaires, nous ajoutons des points dans le graphique ci-dessous.
<!-- paragraph -->
```{r}
x.scaled <- with(fit, scale(x, meanx, normx))
lfit <- lm.fit(x.scaled, y)
lpoints <- data.table::data.table(
variable=colnames(x),
standardized.coef=lfit$coefficients,
arclength=sum(abs(lfit$coefficients)))
gg.lambda+
geom_point(aes(
0, standardized.coef, color=variable),
data=lpoints)
```
<!-- paragraph -->
Dans le prochain graphique ci-dessous, nous montrons le chemin en fonction de la norme L1 (arclength), avec quelques points supplémentaires sur une grille régulièrement espacée que nous utiliserons plus tard pour l’animation.
<!-- paragraph -->
```{r}
fraction <- sort(unique(c(
seq(0, 1, l=21))))
pred.fraction <- predict(
fit, prostate.inputs,
type="coef", mode="fraction", s=fraction)
coef.grid.list <- list()
coef.grid.mat <- scale(pred.fraction$coefficients, FALSE, 1/fit$normx)
for(fraction.i in seq_along(fraction)){
standardized.coef <- coef.grid.mat[fraction.i,]
coef.grid.list[[fraction.i]] <- data.table::data.table(
fraction=fraction[[fraction.i]],
variable=colnames(x),
standardized.coef,
arclength=sum(abs(standardized.coef)))
}
coef.grid <- do.call(rbind, coef.grid.list)
ggplot()+
theme_bw()+
theme(panel.margin=grid::unit(0, "lines"))+
scale_color_manual(values=variable.colors)+
geom_line(aes(
arclength, standardized.coef, color=variable, group=variable),
data=path)+
geom_point(aes(
arclength, standardized.coef, color=variable),
data=lpoints)+
geom_point(aes(
arclength, standardized.coef, color=variable),
fill=NA,
size=3,
data=coef.grid)
```
<!-- paragraph -->
Le graphique ci-dessus montre que les pondérations aux points de la grille sont cohérentes avec les lignes qui représentent l’ensemble du chemin des solutions.
<!-- comment -->
L’algorithme LARS fournit rapidement des solutions Lasso pour autant de points de grille que souhaité.
<!-- comment -->
Plus précisément, étant donné que l’algorithme LARS ne calcule que les points de changement dans le chemin linéaire par morceaux, sa complexité temporelle ne dépend que du nombre de points de changement (et non du nombre de points de grille).
<!-- paragraph -->
## Visualisation interactive de la régularisation {#interactive-path-vis}
<!-- paragraph -->

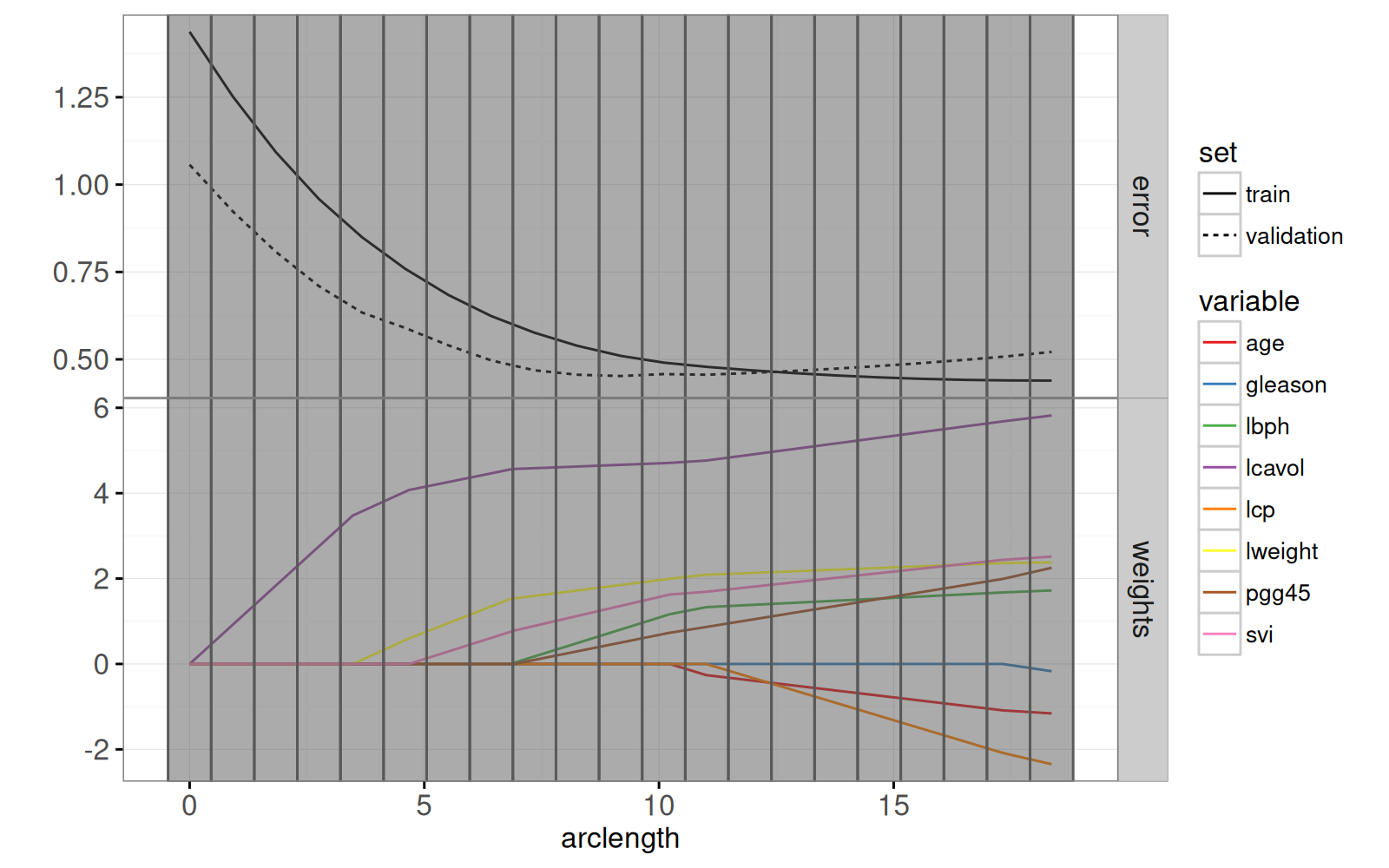

Le graphique ci-dessous combine les pondérations du Lasso avec le graphique des erreurs de prédiction pour les ensembles entraînement et test.
<!-- paragraph -->
```{r}
pred.list <- predict(
fit, prostate.inputs,
mode="fraction", s=fraction)
residual.mat <- pred.list$fit - prostate$lpsa
squares.mat <- residual.mat * residual.mat
mean.error.list <- list()
for(set in c("train", "validation")){
val <- if(set=="train")TRUE else FALSE
is.set <- is.train == val
mse <- colMeans(squares.mat[is.set, ])
mean.error.list[[paste(set)]] <- data.table::data.table(
set, mse, fraction,
arclength=rowSums(abs(coef.grid.mat)))
}
mean.error <- do.call(rbind, mean.error.list)
rect.width <- diff(mean.error$arclength[1:2])/2
addY <- function(dt, y){
data.table::data.table(dt, y.var=factor(y, c("error", "weights")))
}
tallrect.dt <- coef.grid[variable==variable[1],]
gg.path <- ggplot()+
theme_bw()+
theme(panel.margin=grid::unit(0, "lines"))+
facet_grid(y.var ~ ., scales="free")+
ylab("")+
scale_color_manual(values=variable.colors)+
geom_line(aes(
arclength, standardized.coef, color=variable, group=variable),
data=addY(path, "weights"))+
geom_line(aes(
arclength, mse, linetype=set, group=set),
data=addY(mean.error, "error"))+
geom_tallrect(aes(
xmin=arclength-rect.width,
xmax=arclength+rect.width),
clickSelects="arclength",
alpha=0.5,
data=tallrect.dt)
print(gg.path)
```
<!-- paragraph -->
Enfin, nous ajoutons un graphique des résidus par rapport aux valeurs réelles.
<!-- paragraph -->
```{r}
lasso.res.list <- list()
for(fraction.i in seq_along(fraction)){
lasso.res.list[[fraction.i]] <- data.table::data.table(
observation.i=1:nrow(prostate),
fraction=fraction[[fraction.i]],
residual=residual.mat[, fraction.i],
response=prostate$lpsa,
arclength=sum(abs(coef.grid.mat[fraction.i,])),
set=ifelse(prostate$train, "train","validation"))
}
lasso.res <- do.call(rbind, lasso.res.list)
hline.dt <- data.table::data.table(residual=0)
gg.res <- ggplot()+
theme_bw()+
geom_hline(aes(
yintercept=residual),
data=hline.dt,
color="grey")+
geom_point(aes(
response, residual, fill=set,
key=observation.i),
showSelected="arclength",
data=lasso.res)
print(gg.res)
```
<!-- paragraph -->
Ci-dessous, nous combinons les ggplots présentés plus haut en un seul `animint2`.
<!-- comment -->
En cliquant sur le premier graphique, on modifie le paramètre de régularisation et les résidus affichés dans le second graphique.
<!-- paragraph -->
```{r ch11-vis-one-split}
animint(
gg.path,
gg.res,
duration=list(arclength=2000),
time=list(variable="arclength", ms=2000))
```
<!-- paragraph -->
## Refonte avec des rectangles mobiles {#re-design}
<!-- paragraph -->
Le refonte ci-dessous comporte deux changements.
<!-- comment -->
Tout d’abord, vous avez peut-être remarqué que la visualisation précédente présente deux légendes distinctes pour la variable set (`linetype=set` dans le premier graphique de chemin et `color=set` dans le second graphique de résidus).
<!-- comment -->
Le décodage serait plus facile pour le lecteur si la variable `set` n’était mappée qu’une seule fois.
<!-- comment -->
Ainsi, dans la visualisation ci-dessous, nous remplaçons le `geom_point()` dans le deuxième graphique par un `geom_segment()` avec `linetype=set`.
<!-- paragraph -->
Le second changement est que nous avons remplacé le `geom_tallrect()` unique du premier graphique par deux autres.
<!-- comment -->
Le premier `geom_tallrect()` a `showSelected="arclength"` et sert à afficher la norme L1 (`arclength`) sélectionnée, à l’aide d’un rectangle gris.
<!-- comment -->
Puisque nous spécifions une durée `duration` pour la variable `arclength` et `key=1`, nous observerons une transition graduelle du rectangle gris sélectionné.
<!-- comment -->
Le deuxième `geom_tallrect()` a `clickSelects="arclength"` de sorte que cliquer dessus modifie la valeur sélectionnée de `arclength`.
<!-- comment -->
Nous spécifions un autre ensemble de données avec plus de lignes, et utilisons les [variables `clickSelects` et `showSelected` nommées](/ch06#data-driven-selectors) pour indiquer que `arclength` doit également être utilisé comme une variable `showSelected`.
<!-- paragraph -->
```{r ch11-vis-moving-rect}
tallrect.show.list <- list()
for(a in tallrect.dt$arclength){
is.selected <- tallrect.dt$arclength == a
not.selected <- tallrect.dt[!is.selected]
tallrect.show.list[[paste(a)]] <- data.table::data.table(
not.selected, show.val=a, show.var="arclength")
}
tallrect.show <- do.call(rbind, tallrect.show.list)
animint(
path=ggplot()+
theme_bw()+
theme(panel.margin=grid::unit(0, "lines"))+
facet_grid(y.var ~ ., scales="free")+
ylab("")+
scale_color_manual(values=variable.colors)+
geom_line(aes(
arclength, standardized.coef, color=variable, group=variable),
data=addY(path, "weights"))+
geom_line(aes(
arclength, mse, linetype=set, group=set),
data=addY(mean.error, "error"))+
geom_tallrect(aes(
xmin=arclength-rect.width,
xmax=arclength+rect.width,
key=1),
showSelected="arclength",
alpha=0.5,
data=tallrect.dt)+
geom_tallrect(aes(
xmin=arclength-rect.width,
xmax=arclength+rect.width,
key=paste(arclength, show.val)),
clickSelects="arclength",
showSelected=c("show.var"="show.val"),
alpha=0.5,
data=tallrect.show),
res=ggplot()+
theme_bw()+
geom_hline(aes(
yintercept=residual),
data=hline.dt,
color="grey")+
guides(linetype="none")+
geom_point(aes(
response, residual,
key=observation.i),
showSelected=c("set", "arclength"),
fill=NA,
color="black",
data=lasso.res)+
geom_text(aes(
3, 2.5, label=sprintf("L1 arclength = %.1f", arclength),
key=1),
showSelected="arclength",
data=tallrect.dt)+
geom_text(aes(
0, -2, label=sprintf("train error = %.3f", mse),
key=1),
showSelected=c("set", "arclength"),
hjust=0,
data=mean.error[set=="train"])+
geom_text(aes(
0, -2.5, label=sprintf("validation error = %.3f", mse),
key=1),
showSelected=c("set", "arclength"),
hjust=0,
data=mean.error[set=="validation"])+
geom_segment(aes(
response, residual,
xend=response, yend=0,
linetype=set,
key=observation.i),
showSelected=c("set", "arclength"),
size=1,
data=lasso.res),
duration=list(arclength=2000),
time=list(variable="arclength", ms=2000))
```
<!-- paragraph -->
## Résumé du chapitre et exercices {#ch11-exercises}
<!-- paragraph -->
Nous avons créé une visualisation du modèle d’apprentissage automatique Lasso, qui montre simultanément le chemin de régularisation et les courbes d’erreur.
<!-- comment -->
L’interactivité a été utilisée pour montrer les détails pour différentes valeurs du paramètre de régularisation.
<!-- paragraph -->
Exercices :
<!-- paragraph -->
- Refaites cette visualisation des données, en incluant le même effet visuel pour les `tallrects`, en utilisant un seul `geom_tallrect()`.
<!-- comment -->
Conseil : créez un autre ensemble de données avec `expand.grid(arclength.click=arclength, arclength.show=arclength)` comme dans la définition de la fonction `make_tallrect_or_widerect`.
<!-- comment -->
- Ajoutez un autre nuage de points qui montre les valeurs prédites par rapport à la réponse, avec un `geom_abline()` en arrière-plan pour indiquer une prédiction parfaite.
<!-- comment -->
- À quoi ressembleraient les courbes d’erreur si d’autres répartitions entraînement/validation étaient choisies?
<!-- comment -->
Effectuez une validation croisée à 4 plis et ajoutez un graphique permettant de sélectionner le pli de test.
<!-- paragraph -->
Dans le [chapitre 12](/ch12), nous vous expliquerons comment visualiser la machine à vecteurs de support.
