tryCatch({
data(montreal.bikes, package="animint2")
}, warning=function(w){
devtools::install_github("animint/animint2")
data(montreal.bikes, package="animint2")
})9 Vélos de Montréal
Dans ce chapitre, nous explorons plusieurs visualisations pour un ensemble de données portant sur le vélo à Montréal.
Plan du chapitre :
- Nous commençons par quelques séries temporelles non interactives.
- Nous créons une visualisation interactive de la fréquence des accidents dans le temps.
- Nous créons une visualisation interactive avec quatre graphiques, montrant la tendance mensuelle des accidents, les détails quotidiens et une carte de l’emplacement des compteurs.
9.1 Graphiques statiques
Nous commençons par charger le fichier montreal.bikes, non disponible dans la version CRAN de animint2 par souci d’économie d’espace. Pour accéder à ce jeu de données, vous devrez donc installer animint2 depuis GitHub :
Les données se composent de deux séries temporelles :
-
montreal.bikes$counter.counts: les passages de vélos enregistrés par les compteurs, disposés dans un tableau avec une ligne pour chaque combinaison de lieu et de jour. -
montreal.bikes$accidents: les accidents, dans un tableau avec une ligne par accident.
Nous calculerons des résumés mensuels de ces deux séries temporelles.
9.1.1 Compteurs
Pour commencer, nous affichons le tableau de données des compteurs de vélos :
mois_str <- function(POSIXct)strftime(POSIXct, "%Y-%m")
library(data.table)
(passages_dt <- data.table(montreal.bikes$counter.counts)[, .(
lieu = location,
date,
mois.str = mois_str(date),
passages=count)]) lieu date mois.str passages
1: Berri 2009-01-01 05:00:00 2009-01 29
2: Berri 2009-01-02 05:00:00 2009-01 19
---
13382: Totem_Laurier 2013-09-17 04:00:00 2013-09 3745
13383: Totem_Laurier 2013-09-18 04:00:00 2013-09 3921Ci-dessus, on voit une ligne pour chaque combinaison de lieu et de jour. Le comptage de vélos présente des données de séries temporelles que nous visualisons ci-dessous :
passages_dt[, lieu.lines := gsub("[- _]", "\n", lieu)]
library(animint2)
ggplot()+
theme_bw()+
theme(panel.margin=grid::unit(0, "lines"))+
facet_grid(lieu.lines ~ .)+
geom_point(aes(
date, passages, color=passages==0),
data=passages_dt)+
scale_color_manual(values=c("TRUE"="grey", "FALSE"="black"))Warning: Removed 407 rows containing missing values (geom_point).

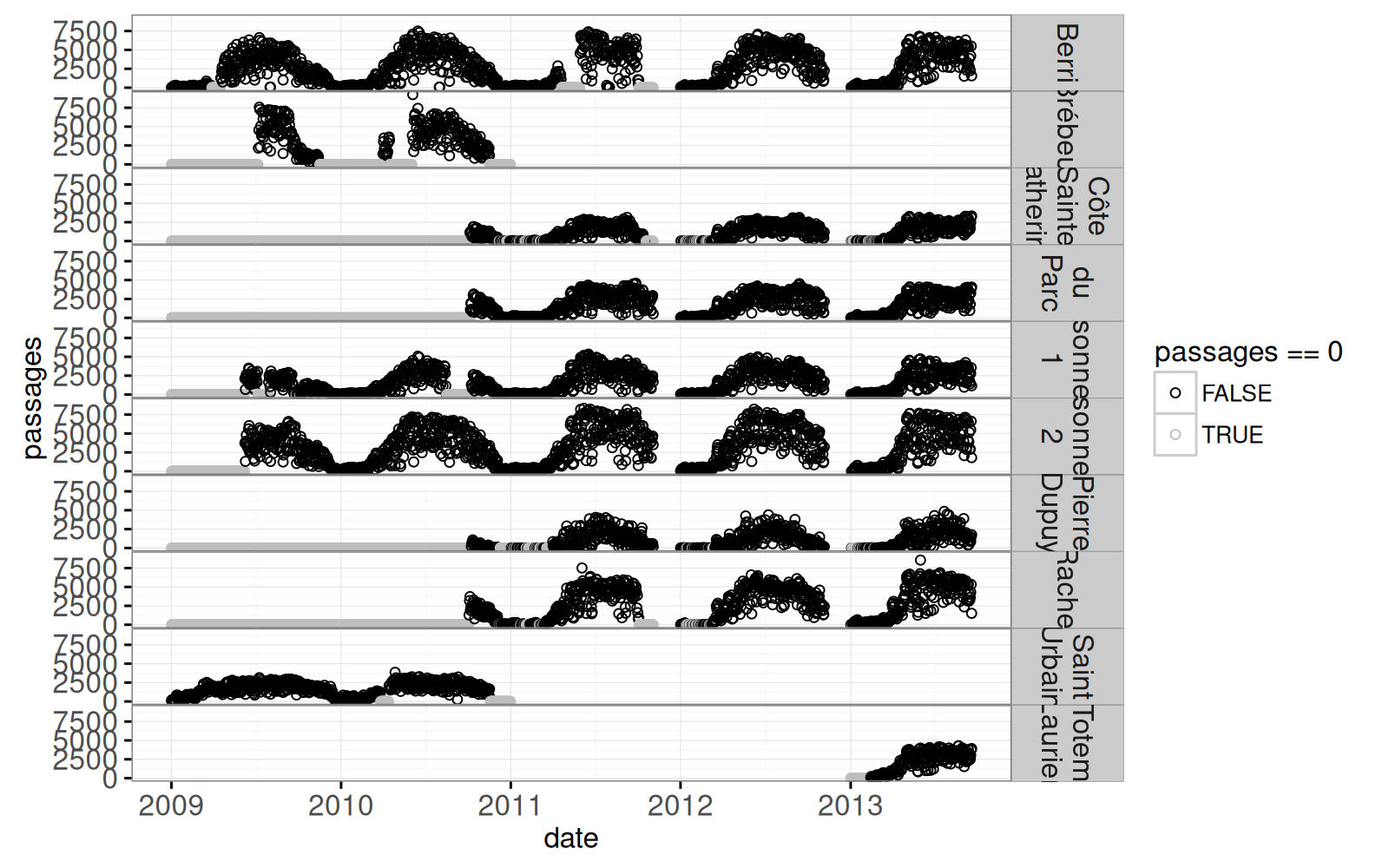

Le graphique ci-dessus permet de distinguer facilement la différence entre les zéros (en gris) et les valeurs manquantes. On voit bien la régularité saisonnière (moins de vélos en hiver).
9.1.2 Accidents
Pour aborder les données d’accidents, nous affichons cette ligne :
montreal.bikes$accidents[1,] date.str time.str deaths people.severely.injured people.slightly.injured
1 2012-01-02 18:35 0 0 1
street.number street cross.street location.int position.int
1 NA ST JEAN BAPTISTE O AV ROULEAU 32 6
position location
1 Voie de circulation En intersection (moins de 5 mètres)Pour chaque accident, il y a des données sur la date, l’heure, la localisation et le nombre de morts et de blessés. Certaines valeurs sont en français (par exemple : Voie de circulation, En intersection, etc.). Nous allons remplacer les noms de colonnes en anglais par des termes en français :
gravité <- c(
décès="deaths",
grave="people.severely.injured",
mineure="people.slightly.injured")
montreal.bikes$accidents[, names(gravité)] <-
montreal.bikes$accidents[, gravité]
accidents_dt <- data.table(montreal.bikes$accidents[, c(
"date.str", "time.str", names(gravité),
"street", "street.number", "cross.street")])Dans le code ci-dessous, nous rajoutons une colonne pour le mois :
ymd2POSIXct <- function(date.str){
as.POSIXct(strptime(date.str, "%Y-%m-%d"))
}
(accidents_dt[
, date := ymd2POSIXct(date.str)
][
, mois.str := mois_str(date)
][]) date.str time.str décès grave mineure street street.number
1: 2012-01-02 18:35 0 0 1 ST JEAN BAPTISTE O NA
2: 2012-01-05 21:50 0 0 1 FOSTER NA
---
5594: 2014-12-27 12:35 0 0 1 CH DES PATRIOTES NA
5595: 2014-12-30 11:55 0 0 1 PIERREFONDS BD 14965
cross.street date mois.str
1: AV ROULEAU 2012-01-02 2012-01
2: JANELLE 2012-01-05 2012-01
---
5594: 1RE RUE 2014-12-27 2014-12
5595: JACQUES BIZARD 2014-12-30 2014-12Dans la sortie ci-dessus, on voit que les derniers mois pour les accidents ne sont pas les mêmes que pour les compteurs. On compare les intervalles dans le code ci-dessous :
accidents passages
[1,] "2012-01" "2009-01"
[2,] "2014-12" "2013-09"Dans la sortie ci-dessus, on voit que les passages et les accidents se chevauchent. Nous allons compiler des résumés mensuels, d’où la création du tableau de données ci-dessous :
Le code ci-dessous définit l’environnement linguistique (locale en anglais) pour présenter les mois en français :
old.locale <- Sys.setlocale(locale="fr_CA.UTF-8")
mois_français_str <- function(POSIXct)strftime(POSIXct, "%B %Y")
mois.levs <- mois_français_str(mois_dt$mois.01)
mois_français <- function(POSIXct)factor(
mois_français_str(POSIXct), mois.levs)
mois_dt[, mois.français := mois_français(mois.01)][] mois.01 mois.français
1: 2009-01-01 janvier 2009
2: 2009-02-01 février 2009
---
71: 2014-11-01 novembre 2014
72: 2014-12-01 décembre 2014La sortie ci-dessus comprend une ligne pour chaque mois. Notez que nous avons créé une colonne mois.français qui sera utilisée comme variable de sélection pour les mois. Dans le code ci-dessous, nous calculons la somme des accidents par mois :
mois.str décès grave mineure
1: 2012-01 1 0 10
2: 2012-02 0 0 20
---
35: 2014-11 1 2 69
36: 2014-12 0 0 10Ci-dessus on voit une ligne pour chaque mois, avec différentes colonnes pour chaque niveau de gravité. Nous convertissons ces colonnes en lignes avec le code ci-dessous :
mois.str gravité personnes
1: 2012-01 décès 1
2: 2012-02 décès 0
---
107: 2014-11 mineure 69
108: 2014-12 mineure 10Ci-dessus on voit une ligne pour chaque combinaison de mois et gravité. Dans le code ci-dessous, nous utilisons ces données pour créer un graphique montrant le nombre d’accidents par mois :
gravité.colors <- c(
mineure="#FEE0D2",#lite red
grave="#FB6A4A",
décès="#A50F15")#dark red
ggplot()+
theme_bw()+
geom_bar(aes(
mois_01(mois.str), personnes, fill=gravité),
stat="identity",
data=accidents.tall)+
scale_fill_manual(
values=gravité.colors, breaks=names(gravité.colors))+
scale_x_datetime("mois")

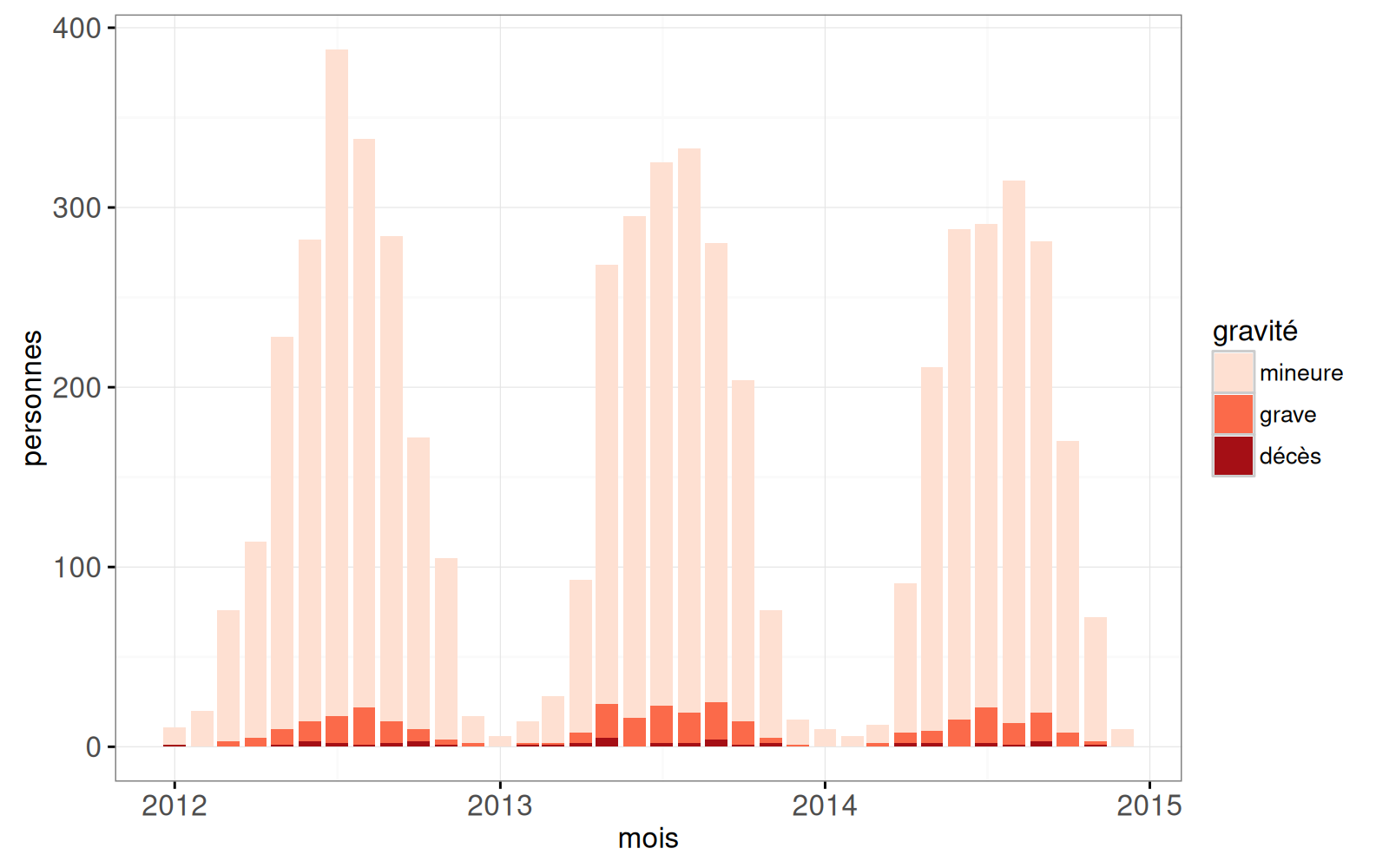

Ci-dessus, on voit le nombre de personnes décédées et blessées au fil du temps.
9.2 Visualisation interactive de la fréquence des accidents
Nous voulons maintenant comparer, pour chaque mois, les données de compteurs et d’accidents. Est-ce que nous avons plus d’accidents quand il y a plus de passages en vélo ? Pour le vérifier, nous devons calculer un résumé des passages par mois avec le code ci-dessous :
lieu mois.str passages_length passages_mean passages_sum
1: Berri 2009-01 31 100.3226 3110
2: Berri 2009-02 28 159.6786 4471
---
441: Totem_Laurier 2013-08 31 3162.7097 98044
442: Totem_Laurier 2013-09 18 2888.7778 51998La sortie ci-dessus contient une ligne pour chaque combinaison de lieu et mois, avec des colonnes pour :
-
passages_length: le nombre de jours. -
passages_mean: la moyenne de passages par jour. -
passages_sum: le nombre total de passages.
On remarque qu’il manque des journées pour certains mois. Par exemple, il n’y a que 29 jours pour Berri en avril 2009, et 18 jours pour Totem_Laurier en septembre 2013. Pour modéliser seulement les mois complets, nous devons exclure ceux avec des journées manquantes. On utilise le code ci-dessous pour calculer le nombre de jours dans chaque mois :
un.jour <- 60 * 60 * 24
mois_suivant <- function(POSIXct)mois_01(POSIXct + un.jour * 31)
passages.par.mois[, jours.dans.mois := as.integer(round(difftime(
mois_01(mois_str(mois_suivant(mois_01(mois.str)))),
mois_01(mois.str),
units="days"
)))][] lieu mois.str passages_length passages_mean passages_sum
1: Berri 2009-01 31 100.3226 3110
2: Berri 2009-02 28 159.6786 4471
---
441: Totem_Laurier 2013-08 31 3162.7097 98044
442: Totem_Laurier 2013-09 18 2888.7778 51998
jours.dans.mois
1: 31
2: 28
---
441: 31
442: 30Dans la sortie ci-dessus, on voit la nouvelle colonne jours.dans.mois. Avec le code ci-dessous, on affiche seulement les mois avec des jours manquants :
passages.par.mois[
passages_length < jours.dans.mois,
.(lieu, mois.str, passages_length, jours.dans.mois)] lieu mois.str passages_length jours.dans.mois
1: Berri 2009-04 29 30
2: Berri 2011-11 3 30
---
22: Rachel 2013-09 18 30
23: Totem_Laurier 2013-09 18 30Nous allons exclure les données obtenues, en utilisant le code ci-dessous :
mois.complets <- passages.par.mois[passages_length == jours.dans.mois]Ensuite, nous créons un tableau avec les passages et les accidents dans des colonnes distinctes :
city.wide.complete <- mois.complets[passages_sum>0, .(
lieux=.N,
total.passages=sum(passages_sum)
), keyby=mois.str]
city.wide.accidents <- accidents_dt[, .(
total.accidents=.N
), keyby=mois.str]
(scatter.not.na <- city.wide.accidents[
city.wide.complete, nomatch=0L
][, mois.01 := mois_01(mois.str)][]) mois.str total.accidents lieux total.passages mois.01
1: 2012-01 11 7 20386 2012-01-01
2: 2012-02 19 7 26727 2012-02-01
---
17: 2013-07 315 8 916662 2013-07-01
18: 2013-08 326 8 856066 2013-08-01Dans la sortie ci-dessus, on voit une ligne pour chaque mois avec les données de passages et d’accidents. Ensuite, nous faisons un modèle linéaire pour prédire les accidents à partir des passages :
(fit <- lm(total.accidents ~ total.passages - 1, scatter.not.na))
Call:
lm(formula = total.accidents ~ total.passages - 1, data = scatter.not.na)
Coefficients:
total.passages
0.0003723 scatter.not.na[, mean(total.accidents/total.passages)][1] 0.0003847625[1] 0.0003693805Dans la sortie ci-dessus, on voit que le coefficient du modèle est proche des moyennes empiriques. Enfin, nous créons un graphique interactif avec le code ci-dessous.
scatter.not.na[, let(
pred.accidents = predict(fit),
mois.français = mois_français(mois.01)
)]
animint(
regression=ggplot()+
theme_bw()+
ggtitle("Accidents et passages par mois")+
geom_line(aes(
total.passages, pred.accidents),
color="grey",
data=scatter.not.na)+
geom_point(aes(
total.passages, total.accidents),
clickSelects="mois.français",
size=5,
alpha=0.75,
data=scatter.not.na)+
ylab("Accidents par mois")+
xlab("Passages par mois"),
timeSeries=ggplot()+
theme_bw()+
ggtitle("Série temporelle : fréquence des accidents")+
xlab("mois")+
geom_point(aes(
mois.01, total.accidents/total.passages),
clickSelects="mois.français",
size=5,
alpha=0.75,
data=scatter.not.na))La visualisation des données ci-dessus contient deux graphiques reliés. Le graphique de gauche montre que le nombre d’accidents augmente avec le nombre de cyclistes. Le graphique de droite montre la fréquence des accidents au fil du temps.
9.3 Visualisation interactive avec carte et détails
Dans cette section, nous allons faire une visualisation composée des éléments suivants :
- Résumé des compteurs : carte des compteurs avec période d’utilisation pour chacun, pour sélectionner un compteur.
- Détails du compteur, résumé des mois : séries temporelles par mois, pour les accidents et les données du compteur. Cliquer pour sélectionner un mois.
- Détails du compteur et du mois : séries temporelles par jour, pour le mois sélectionné.
9.3.1 Résumé des compteurs avec carte
Les données counter.locations contiennent l’emplacement géographique de chaque compteur. Pour examiner ces données, il faut d’abord convertir le nom en Unicode :
(counter.locations <- data.table(montreal.bikes$counter.locations)[, .(
lon = coord_X, lat = coord_Y,
nom_comptage=iconv(nom_comptage, "latin1", "UTF-8"))]) lon lat nom_comptage
1: -73.58888 45.51955 Saint-Urbain
2: -73.57398 45.52741 Brebeuf
---
20: -73.58221 45.51370 Parc U-Zelt Test
21: -73.60311 45.52782 Saint-Laurent U-Zelt TestDans la sortie ci-dessus, on voit que la colonne nom_comptage indique l’emplacement, mais ce ne sont pas exactement les mêmes valeurs que la colonne lieu dans les données de passages. On utilise le code ci-dessous pour établir une correspondance entre les tableaux :
loc.name.code <- c(
Berri1="Berri",
Brebeuf="Brébeuf",
CSC="Côte-Sainte-Catherine",
Maisonneuve_1="Maisonneuve 1",
Maisonneuve_2="Maisonneuve 2",
Parc="du Parc",
PierDup="Pierre-Dupuy",
"Rachel/Papineau"="Rachel",
"Saint-Urbain"="Saint-Urbain",
Totem_Laurier="Totem_Laurier")
(show.locations <- counter.locations[
, lieu := loc.name.code[nom_comptage]
][!is.na(lieu)]) lon lat nom_comptage lieu
1: -73.58888 45.51955 Saint-Urbain Saint-Urbain
2: -73.57398 45.52741 Brebeuf Brébeuf
---
9: -73.58883 45.52777 Totem_Laurier Totem_Laurier
10: -73.56284 45.51613 Berri1 BerriLa sortie ci-dessus contient l’emplacement géographique de chaque compteur. L’emplacement des compteurs est tracé ci-dessous :
map.lim <- show.locations[, lapply(.SD, range), .SDcols=c("lat","lon")]
diff.vec <- sapply(map.lim, diff)
diff.mat <- c(-1, 1) * matrix(diff.vec, 2, 2, byrow=TRUE)
scale.mat <- as.matrix(map.lim) + diff.mat
bike.paths <- data.table(montreal.bikes$path.locations)
show.paths <- bike.paths[(
lat %between% scale.mat[, "lat"]
) & (
lon %between% scale.mat[, "lon"]
)]
(mtl.map <- ggplot()+
theme_bw()+
theme(
panel.margin=grid::unit(0, "lines"),
axis.line=element_blank(), axis.text=element_blank(),
axis.ticks=element_blank(), axis.title=element_blank(),
panel.background = element_blank(),
panel.border = element_blank())+
coord_cartesian(xlim=map.lim$lon, ylim=map.lim$lat)+
scale_x_continuous(limits=map.lim$lon)+
scale_y_continuous(limits=map.lim$lat)+
geom_path(aes(
lon, lat,
tooltip=TYPE_VOIE,
group=paste(feature.i, path.i)),
color="grey",
data=show.paths)+
geom_text(aes(
lon, lat,
label=lieu),
clickSelects="lieu",
data=show.locations))Warning: Removed 96 rows containing missing values (geom_path).

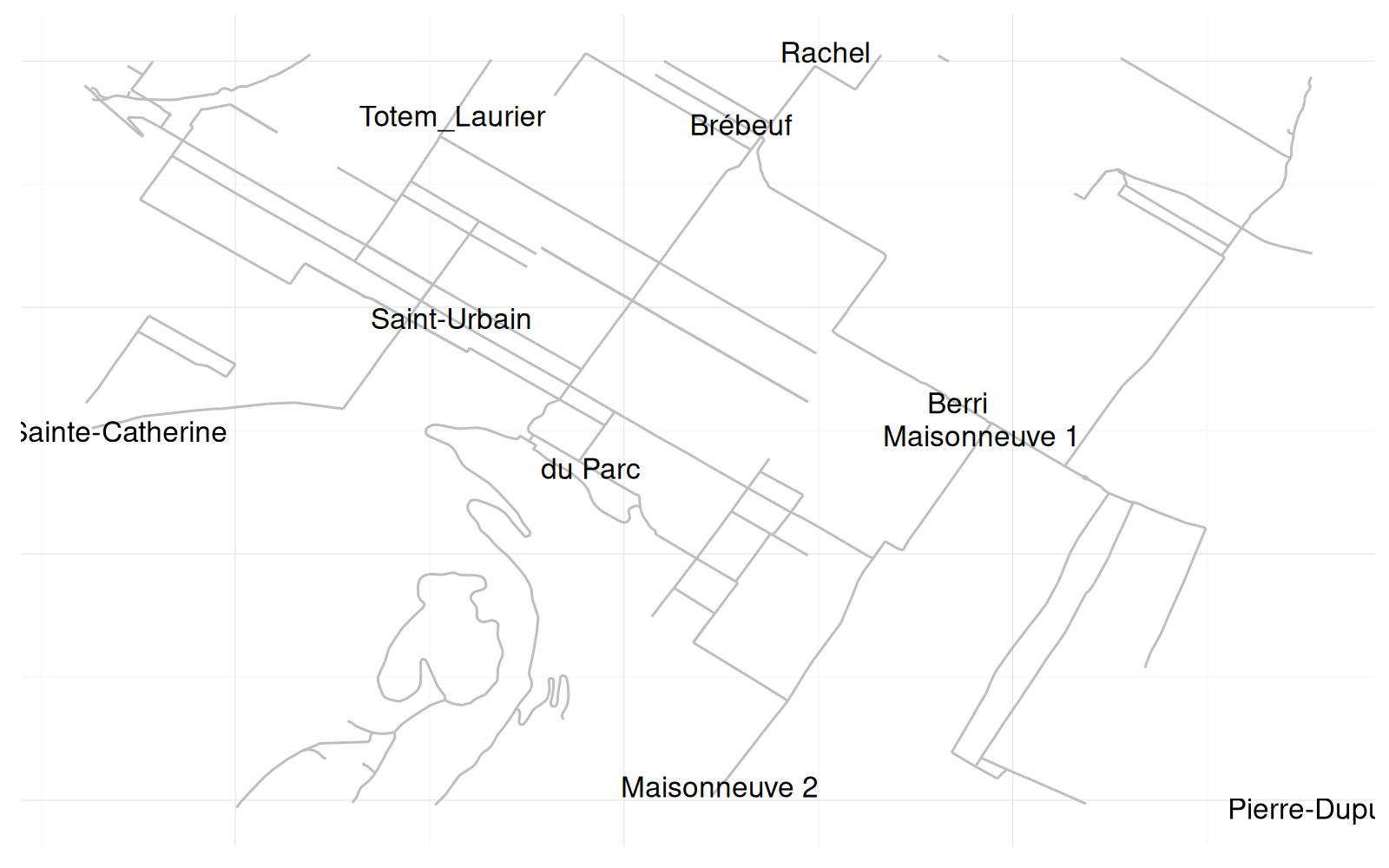

La sortie ci-dessus est un plan de Montréal où chacun des dix compteurs est représenté par du texte.
9.3.2 Résumé des dates de début et de fin pour chaque compteur
Nous calculons maintenant la période d’activité de chaque compteur :
lieu mois.01_min mois.01_max
1: Berri 2009-01-01 2013-09-01
2: Brébeuf 2009-07-01 2010-11-01
---
9: Saint-Urbain 2009-01-01 2010-11-01
10: Totem_Laurier 2013-02-01 2013-09-01Dans la sortie ci-dessus, on voit une ligne pour chaque compteur, avec des colonnes pour les dates de début et de fin. Le graphique ci-dessous montre la période pendant laquelle chaque compteur a fonctionné.
location.colors <- c(#dput(RColorBrewer::brewer.pal(12, "Set3"))
"#8DD3C7", "grey50", "#BEBADA", "#FB8072", "#80B1D3", "#FDB462",
"#B3DE69", "#FCCDE5", "#D9D9D9", "#BC80BD", "#CCEBC5", "#FFED6F")
names(location.colors) <- show.locations$lieu
seg.size <- 10
(CounterRanges <- ggplot()+
theme_bw()+
xlab("min/max dates")+
ylab("source de données")+
scale_color_manual(values=location.colors)+
guides(color="none")+
geom_segment(aes(
mois.01_min, lieu,
xend=mois.01_max, yend=lieu),
showSelected="lieu",
data=location.ranges,
size=seg.size+2)+
geom_segment(aes(
mois.01_min, lieu,
xend=mois.01_max, yend=lieu,
color=lieu),
clickSelects="lieu",
data=location.ranges,
size=seg.size))

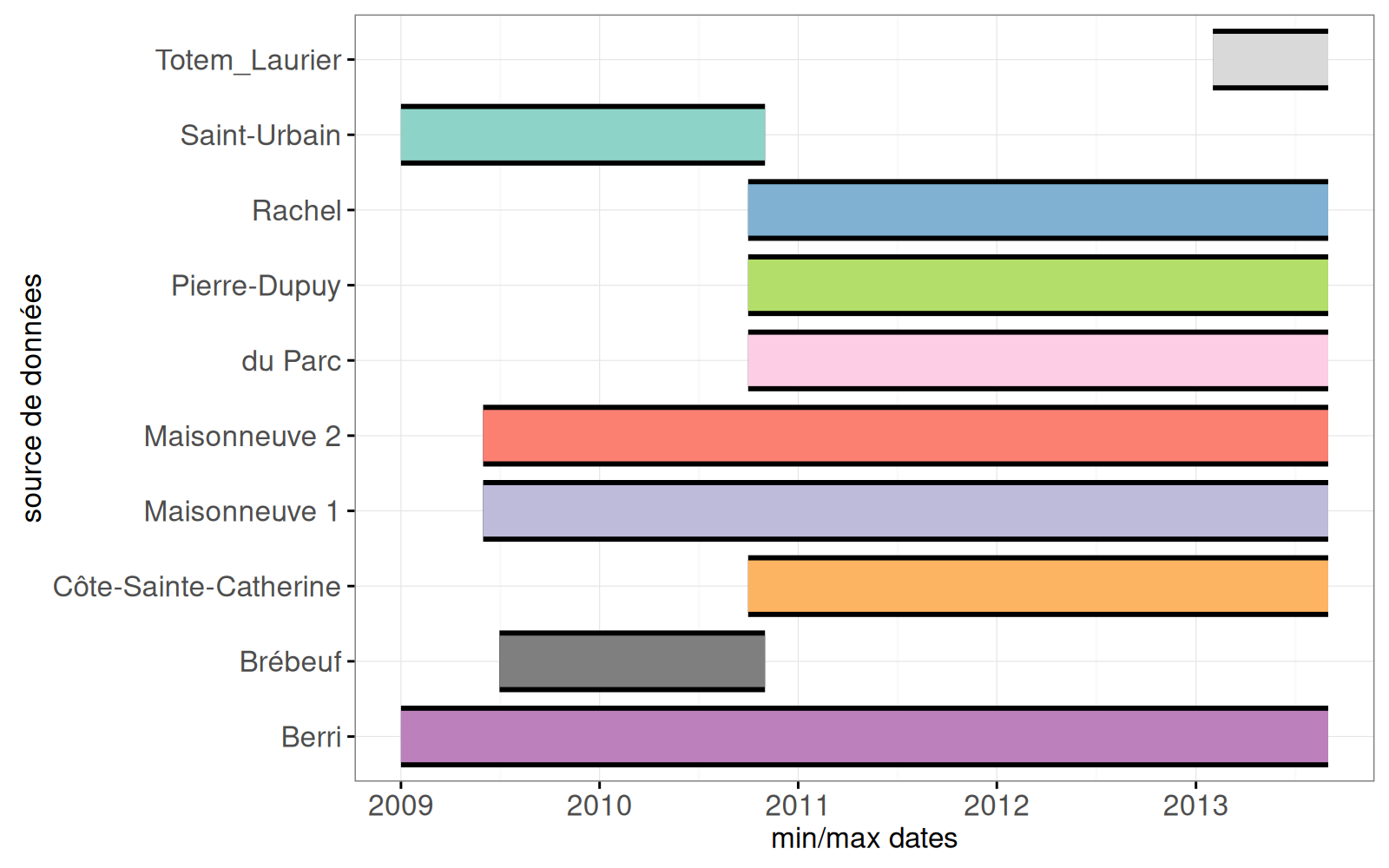

La sortie ci-dessus contient un segment pour chaque compteur. Avec le code ci-dessous, nous rajoutons un segment pour les accidents.
accidents.range <- dcast(
data.table(lieu="accidents", accidents_dt),
lieu ~ .,
list(min, max),
value.var="date")
(MonthSummary <- CounterRanges+
geom_segment(aes(
date_min, lieu,
xend=date_max, yend=lieu),
color=gravité.colors[["décès"]],
data=accidents.range,
size=seg.size))
Dans la sortie ci-dessus, on voit un segment supplémentaire (pour les accidents, en bas).
9.3.3 Séries temporelles mensuelles

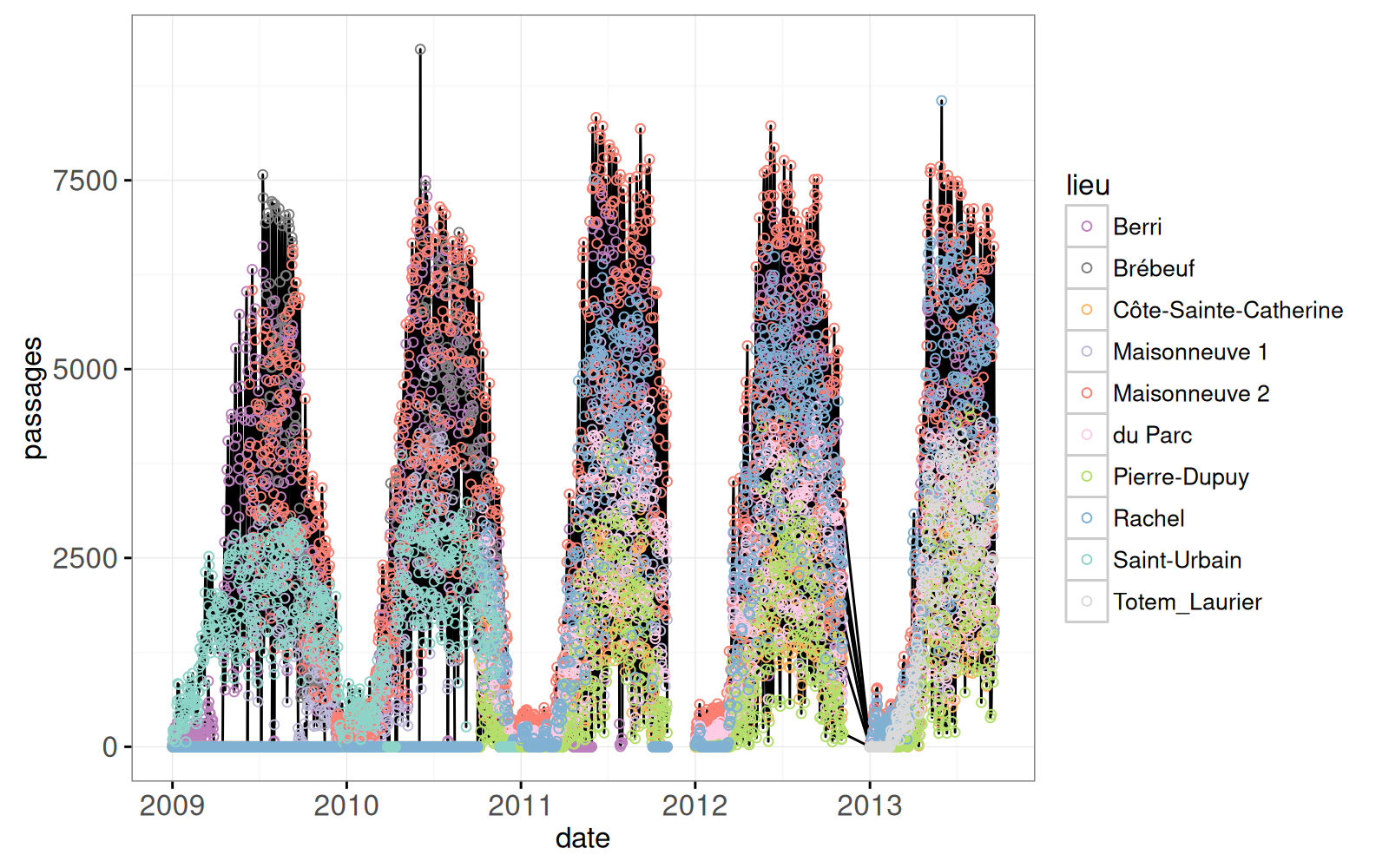

Le graphique ci-dessous présente le comptage de vélos à chaque localisation, chaque jour :
ggplot()+
theme_bw()+
geom_line(aes(
date, passages, group=lieu),
data=passages_dt)+
scale_color_manual(values=location.colors)+
geom_point(aes(
date, passages, color=lieu),
data=passages_dt)Warning: Removed 407 rows containing missing values (geom_point).

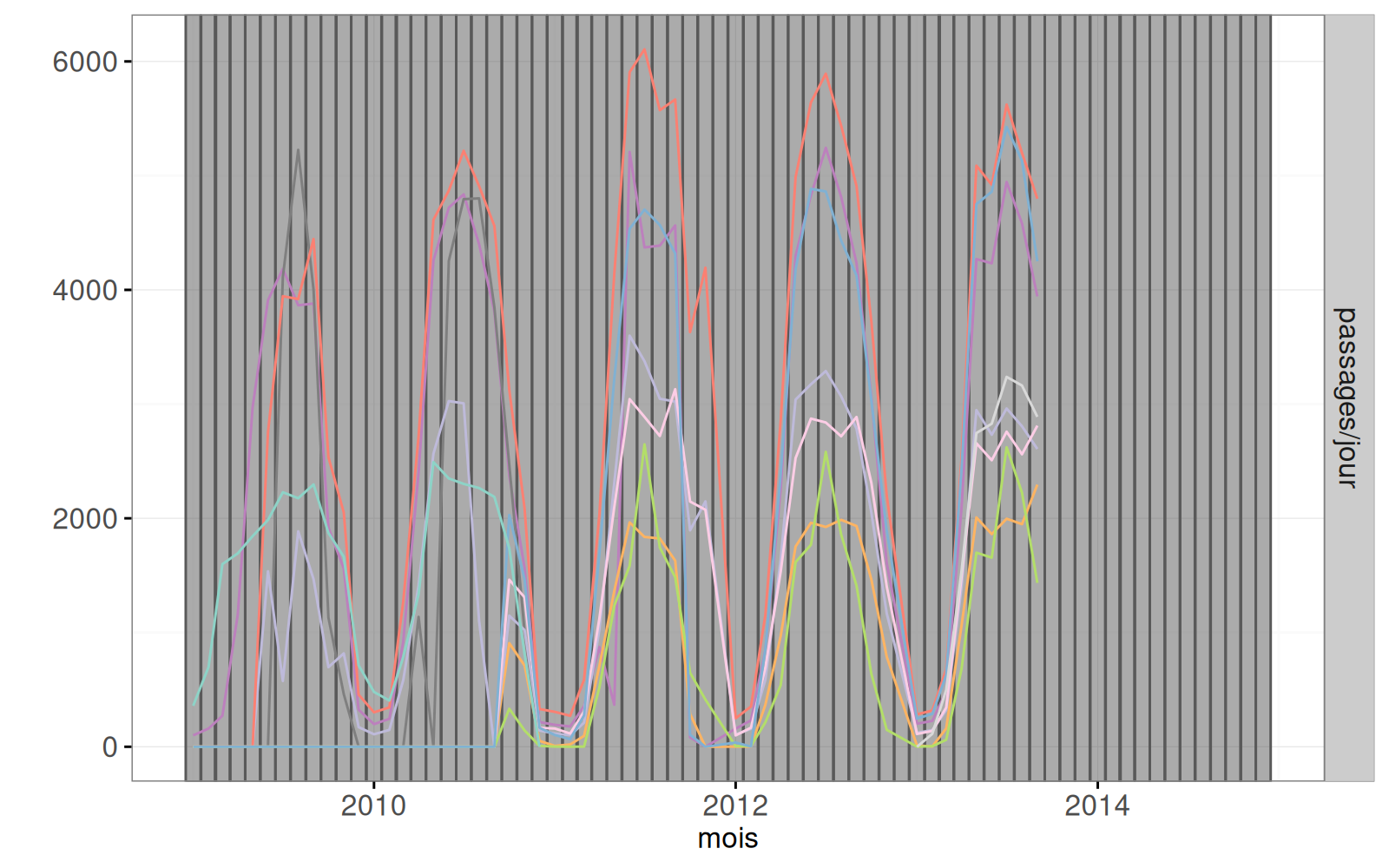

Le graphique ci-dessous reprend les mêmes données, mais pour chaque mois :
FACET <- function(DT, facet)data.table(DT, facet)
COMPTEURS <- function(DT)FACET(DT, "passages/jour")
(MonthSeries <- ggplot()+
guides(color="none")+
theme_bw()+
facet_grid(facet ~ ., scales="free")+
geom_tallrect(aes(
xmin=mois.01-15*un.jour, xmax=mois.01+15*un.jour),
clickSelects="mois.français",
data=mois_dt,
alpha=1/2)+
geom_line(aes(
mois_01(mois.str), passages_mean, group=lieu,
color=lieu),
showSelected="lieu",
clickSelects="lieu",
data=COMPTEURS(passages.par.mois))+
scale_color_manual(values=location.colors)+
xlab("mois")+
ylab(""))
Le graphique ci-dessus contient une ligne pour chaque compteur. Dans le code ci-dessous, nous ajoutons deux geoms :
mois.text <- passages.par.mois[
, .SD[which.max(passages_mean)]
, by=lieu]
(MonthText <- MonthSeries+
geom_point(aes(
mois_01(mois.str), passages_mean, color=lieu,
tooltip=paste(
passages_mean, "vélos à",
lieu, "en", mois_français(mois_01(mois.str)))),
showSelected="lieu",
clickSelects="lieu",
size=5,
data=COMPTEURS(passages.par.mois))+
geom_text(aes(
mois_01(mois.str), passages_mean+300,
color=lieu, label=lieu),
showSelected="lieu",
clickSelects="lieu",
data=COMPTEURS(mois.text)))

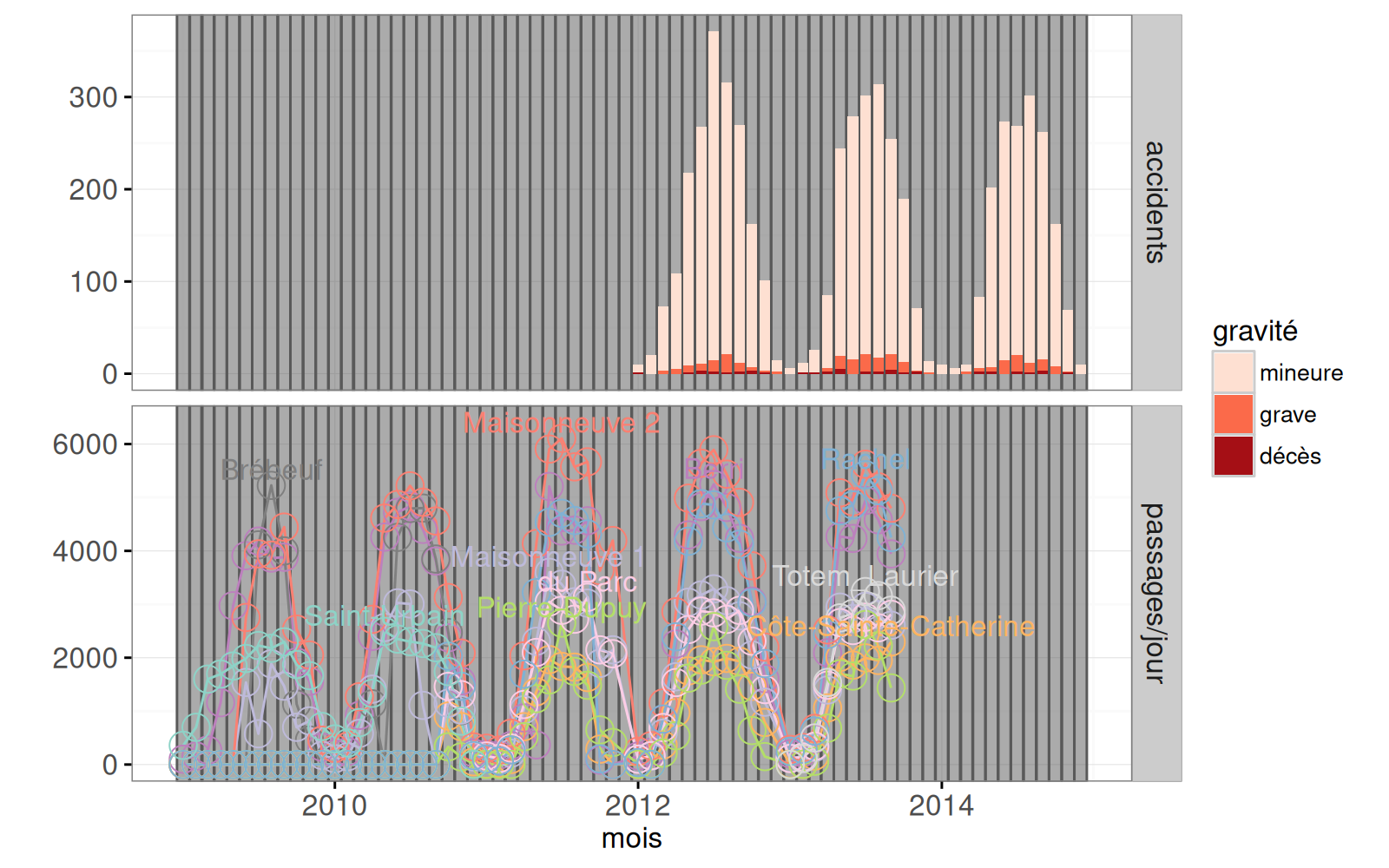

Le graphique ci-dessous intègre les accidents :
ACCIDENTS <- function(DT)FACET(DT, "accidents")
(MonthFacet <- MonthText+
facet_grid(facet ~ ., scales="free")+
scale_fill_manual(
values=gravité.colors, breaks=names(gravité.colors))+
geom_bar(aes(
mois_01(mois.str), personnes,
fill=gravité),
showSelected="gravité",
stat="identity",
position="identity",
color=NA,
data=ACCIDENTS(accidents.tall[order(-gravité)])))
Dans la sortie ci-dessus, on voit les deux sources de données (accidents et compteurs).
9.3.4 Détails pour un mois
Dans cette section, nous voulons créer un graphique des accidents pour chaque mois, avec un point pour chaque personne qui a eu un accident. Ci-dessous, nous classons chaque accident selon le degré de gravité pour les personnes touchées.
gravité
mineure grave décès
0 289 44 Le résultat ci-dessus montre que les accidents avec blessures mineures sont les plus fréquents, tandis que ceux avec décès sont les moins fréquents. Dans le code ci-dessous, nous créons une colonne accident.i qui attribue un numéro unique à chaque accident de la journée.
jour_du_mois <- function(POSIXct)as.integer(strftime(POSIXct, "%d"))
add_jour_mois <- function(DT)DT[, let(
jour.du.mois = jour_du_mois(date),
mois.français = mois_français(date))]
accidents.cumsum <- add_jour_mois(accidents_dt[
order(date, -gravité)
][
, accident.i := seq_len(.N)
, by=date
])
ggplot()+
theme_bw()+
theme(panel.margin=grid::unit(0, "cm"))+
facet_wrap("mois.str")+
scale_fill_manual(values=gravité.colors)+
scale_x_continuous("jour du mois", breaks=c(1, 10, 20, 30))+
geom_point(aes(
jour.du.mois, accident.i, fill=gravité),
data=accidents.cumsum)

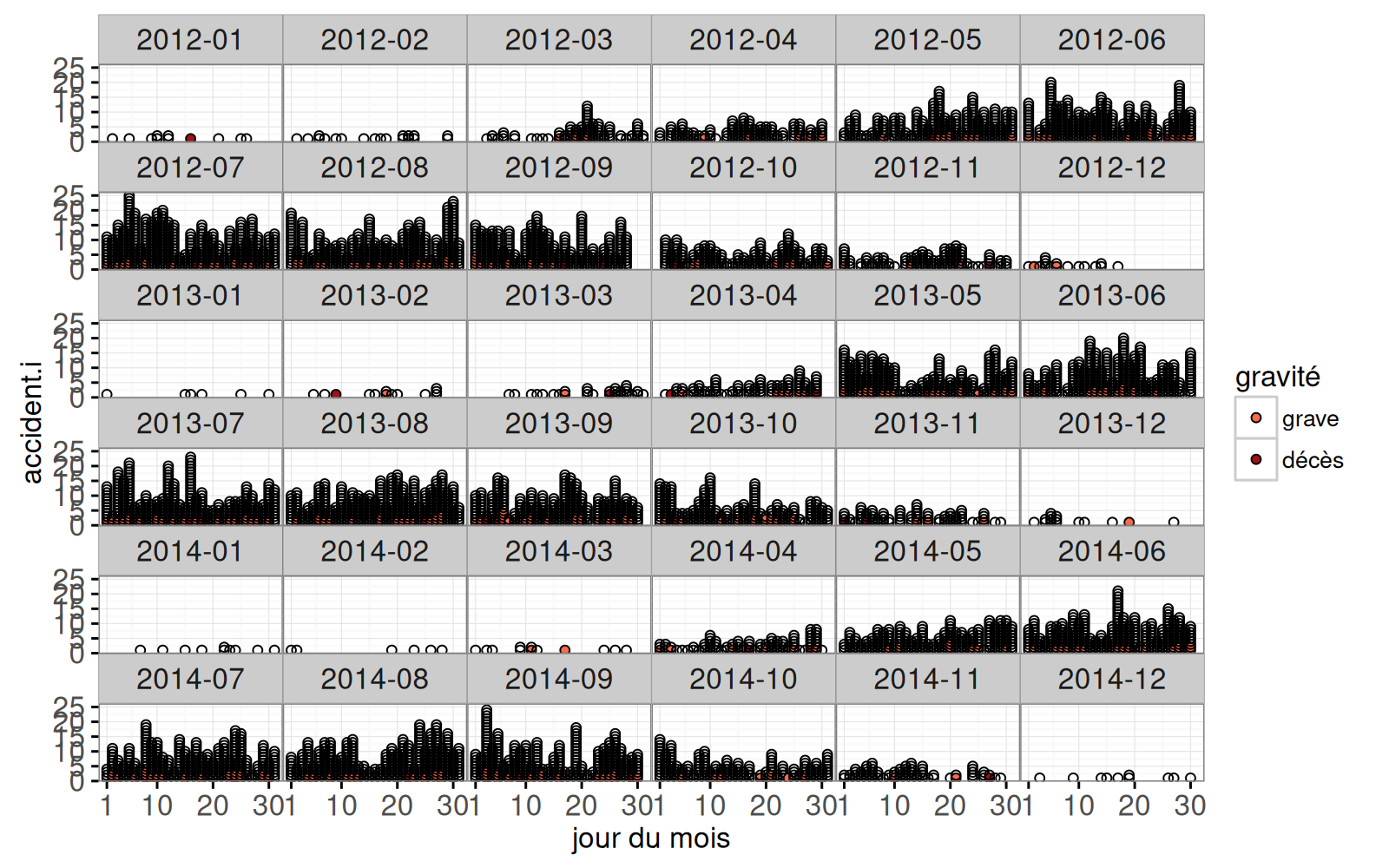

Dans la sortie ci-dessus, on voit un point pour chaque accident. Le code ci-dessous permet ensuite de créer une grille de jours :
date jds
1: 2009-01-01 jeu
2: 2009-01-02 ven
---
2191: 2014-12-31 mer
2192: 2015-01-01 jeuLa sortie ci-dessus contient une ligne pour chaque jour dans la période d’observation. Le code ci-dessous, trace un tableau pour souligner les fins de semaine :
(weekend.dt <- add_jour_mois(days.dt[
grepl("sam|dim", jds)#windows="sam." ubuntu="sam"
])[]) date jds jour.du.mois mois.français
1: 2009-01-03 sam 3 janvier 2009
2: 2009-01-04 dim 4 janvier 2009
---
625: 2014-12-27 sam 27 décembre 2014
626: 2014-12-28 dim 28 décembre 2014La sortie ci-dessus contient une ligne pour chaque jour de fin de semaine. Nous créons ensuite un tableau pour afficher le nom de chaque lieu :
add_jour_mois(passages_dt)
(jour.text <- passages_dt[
, .SD[which.max(passages)]
, by=.(lieu, mois.français)]) lieu mois.français date mois.str passages
1: Berri janvier 2009 2009-01-11 05:00:00 2009-01 318
2: Berri février 2009 2009-02-18 05:00:00 2009-02 326
---
441: Totem_Laurier août 2013 2013-08-21 04:00:00 2013-08 4293
442: Totem_Laurier septembre 2013 2013-09-18 04:00:00 2013-09 3921
lieu.lines jour.du.mois
1: Berri 11
2: Berri 18
---
441: Totem\nLaurier 21

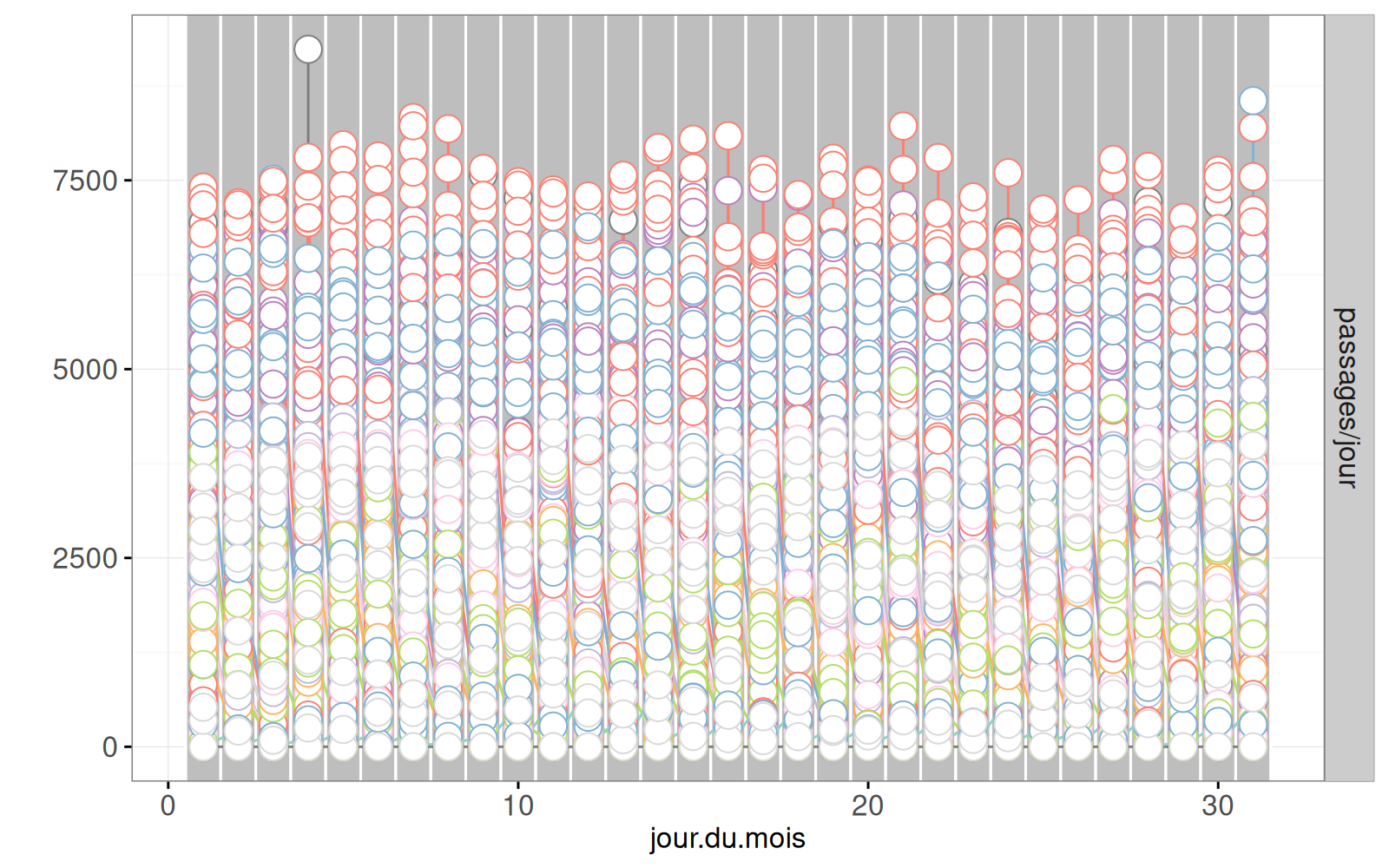

442: Totem\nLaurier 18La sortie ci-dessus contient le jour avec le plus de passages, pour chaque lieu et mois. Le code ci-dessous trace ensuite un graphique de passages quotidiens enregistrés par les compteurs :
(DaysCompteurs <- ggplot()+
geom_tallrect(aes(
xmin=jour.du.mois-0.5, xmax=jour.du.mois+0.5,
key=paste(date)),
showSelected="mois.français",
fill="grey",
color="white",
data=weekend.dt)+
guides(color="none", fill="none")+
theme_bw()+
facet_grid(facet ~ ., scales="free")+
geom_line(aes(
jour.du.mois, passages, group=lieu,
key=lieu, color=lieu),
showSelected=c("lieu", "mois.français"),
clickSelects="lieu",
chunk_vars=c("mois.français"),
data=COMPTEURS(passages_dt))+
scale_color_manual(values=location.colors)+
ylab("")+
geom_point(aes(
jour.du.mois, passages, color=lieu,
key=paste(jour.du.mois, lieu),
tooltip=paste(
passages, "cyclistes à",
lieu, "en",
date)),
showSelected=c("lieu", "mois.français"),
clickSelects="lieu",
size=5,
chunk_vars=c("mois.français"),
fill="white",
data=COMPTEURS(passages_dt)))Warning: Removed 407 rows containing missing values (geom_point).

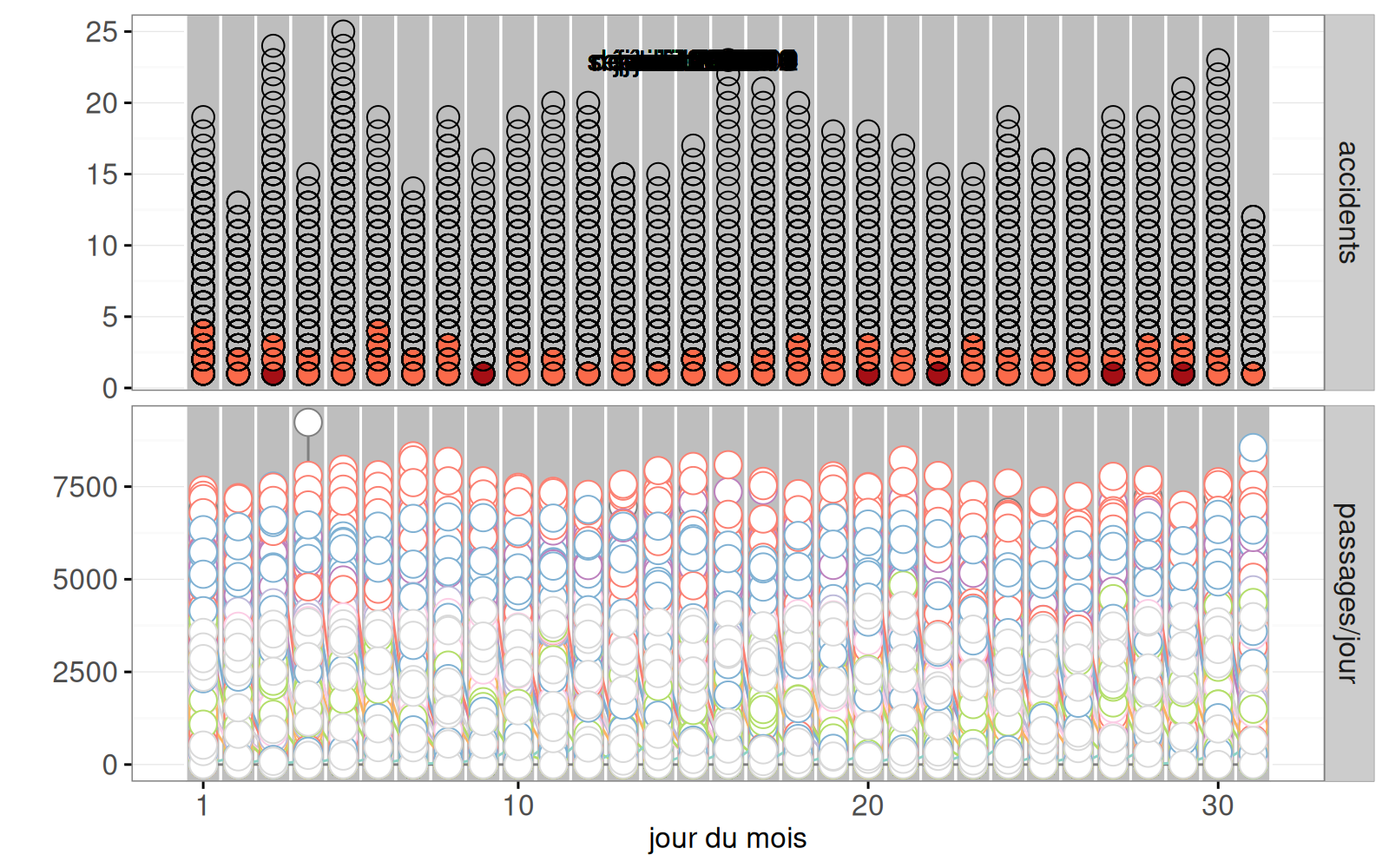

La sortie ci-dessus affiche les données des compteurs, mais elle est surchargée car le graphique statique ne prend pas en compte le mot-clé showSelected. Le code ci-dessous ajoute les données d’accidents :
(DaysFacet <- DaysCompteurs+
scale_fill_manual(
values=gravité.colors, breaks=names(gravité.colors))+
geom_text(aes(
15, 23, label=mois.français, key=1),
showSelected="mois.français",
data=ACCIDENTS(mois_dt))+
scale_x_continuous("jour du mois", breaks=c(1, 10, 20, 30))+
geom_point(aes(
jour.du.mois, accident.i,
key=paste(date.str, accident.i),
fill=gravité),
showSelected=c("gravité","mois.français"),
size=4,
chunk_vars=c("mois.français"),
data=ACCIDENTS(accidents.cumsum)))Warning: Removed 407 rows containing missing values (geom_point).
La sortie ci-dessus contient les deux séries temporelles (accidents et compteurs).
9.3.5 Graphique interactif
Enfin, le code ci-dessous combine tous les graphiques :
animint(
MonthFacet+
ggtitle("Toutes les données, choisir mois"),
DaysFacet+
ggtitle("Mois sélectionné (week-ends en gris)")+
geom_label_aligned(aes(
jour.du.mois, passages+1500, color=lieu, label=lieu,
key=lieu),
showSelected=c("lieu", "mois.français"),
clickSelects="lieu",
data=COMPTEURS(jour.text))+
theme_animint(last_in_row=TRUE),
MonthSummary+theme_animint(width=450, height=250),
mtl.map+theme_animint(height=250),
selector.types=list(severity="multiple"),
duration=list(mois.français=2000),
first=list(
lieu="Maisonneuve 2",
mois.français="juillet 2012"))La sortie ci-dessus contient quatre graphiques :
- En haut à gauche : séries temporelles avec résumé pour chaque mois.
- En haut à droite : séries temporelles pour le mois sélectionné.
- En bas à gauche : les dates min et max pour chaque source de données.
- En bas à droite : emplacement des compteurs sur le plan de Montréal.
9.4 Résumé du chapitre et exercices
Nous avons vu plusieurs graphiques pour visualiser les séries temporelles en rapport avec les vélos à Montréal.
Exercices :
- Transformez la variable
lieuen variable à sélection multiple. - Sur la carte, dessinez un cercle avec
aes(color=lieu)pour chaque compteur, dont la taille varie en fonction des passages dans le mois sélectionné. - Sur le graphique
MonthSummaryet ajoutez des rectangles en arrière-plan pour sélectionner le mois. - Supprimez le graphique
MonthSummaryet ajoutez une visualisation similaire dans un troisième panneau de l’écran dans le graphiqueMonthFacet. Astuce : utiliseztheme_animint(rowspan=2). - Dans
DaysFacet, utilisezaes(tooltip)avec quelques détails pour chaque accident (adresse, nombre de personnes, etc.).
Dans le chapitre 10, nous vous expliquerons comment visualiser le modèle d’apprentissage automatique des K-voisins les plus proches.
